TOPOLOGIA MALLA

¿ QUE ES ?

La topologia de red malla es una topología de red en la que cada nodo está conectado a todos los nodos. De esta manera es posible llevar los mensajes de un nodo a otro por distintos caminos. Si la red de malla está completamente conectada, no puede existir absolutamente ninguna interrupción en las comunicaciones. Cada servidor tiene sus propias conexiones con todos los demás servidores

¿ COMO FUNCIONA LA TOPOLOGA MALLA ?

Esta topología, a diferencia de otras más usuales como la topología en árbol y la topología en estrella, no requiere de un nodo central, con lo que se reduce el riesgo de fallos, y por ende el mantenimiento periódico (un error en un nodo, sea importante o no, no implica la caída de toda la red).

CARACTERISTICAS DE LAS RED MALLA

· Es utilizada en pequeñas redes

· Cada ordenador tiene sus propias conexiones con los demás ordenadores.

· Es una topología robusta lo que evita que el sistema no se inhabilite cuando alguno de los enlaces falla debido a que posee enlaces alternos hasta que llegue a su destino.

· Posee líneas de seguridad las cuales evitan que otros usuarios tengan acceso a la información que es enviada.

· La información enviada por medio de esta topología puede circular por diferentes rutas a través de la red.

· Esta topología puede funcionar también de manera inalámbrica.

· Puede ser utiliza con otras topologías para crear una topología híbrida.

· Cada ordenador debe tener puertos de entrada y salida.

· Los ordenadores pueden tener diferentes sistemas operativos y tipos de hardware pero deben cumplir con la especificación del protocolo.

TOPOLOGIA ARBOL

¿Que es una red tipo árbol?

La red en árbol es una topología de red en la que los nodos están colocados en forma de árbol. Desde una visión topológica, es parecida a una serie de redes en estrella interconectadas salvo en que no tiene un nodo central.

¿Como funciona ?

Posee un nodo que puede ser un hub o un swith que se conecta en uno o mas hosts y de estos se pueden conectar otros mas de forma jerárquica

Los datos y señales se propagan por toda la red al pasar por los concentradores secundarios hasta todo los demás nodos conectados ala red.

Ventajas

• Primero es considerada a nivel estructural como la mejor entre las redes ramificadas, ya que al derivarse de la topología bus y la de estrella permite crear un orden
• jerárgico que permite una estructura casi ilimitada.
• Es apoyada por diversos medios de la red como vendedores o proveedores.
• Hace posible la conexión entre punto a punto por su cableado que da de host a host.
• Su estructura permite tener muchos ordenadores y servidores en ella, distribuidos de muchas maneras, por lo que puede ser utilizada en sitios que requieran la comunicación de distintos grupos de ordenadores y a la vez todos tengan en común una gran conexión.
• Gracias a sus diversos switches se puede limitar el acceso a cierta información de alguna de las ramificaciones.
• Es resistente a fallas, ya que posee un nodo central ayudado por otros nodos secundarios.

Desventajas

• Entre las limitaciones o desventajas que dicha tecnología posee tenemos:
• Al ser dependiente del cableado del tronco o columna principal, si llega a tener una falla o un daño físico en él se sufrirá una interrupción general.
• Los nodos individuales pueden quedar aislados de la red por un fallo puntual en la ruta de conexión del nodo.
• Se requiere de concentradores cada uno de los grupos o ramificaciones del árbol no sufran de un bajón en la conectividad al resto de la red.
• Al tener una tarjeta de red de baja calidad se causaría ruido en la conexión de la red por lo cual dejaría de funcionar correctamente.
• Gracias al tamaño que llega a tener esta red su mantenimiento es complicado y por ello de alto costo.

¿Donde son mas utilizadas ?

• Esta estructura de red tipo árbol se utiliza en aplicaciones de televisión por cable, sobre la cual podrían basarse futuras estructuras de redes que alcancen los hogares. También se ha utilizado en aplicaciones de redes locales analógicas de banda ancha.

TOPOLOGIA ANILLO

DESCRIPCION: En una topología en anillo cada dispositivo tiene una línea de conexión dedicada y punto a punto solamente con los dos dispositivos que están a sus lados. La señal pasa a lo largo del anillo en una dirección, o de dispositivo a dispositivo, hasta que alcanza su destino. Cada dispositivo del anillo incorpora un repetidor.

FUNCIONAMIENTO: Esta topologia mueve informacion sobre el cable el una direccion y es considerada como topologia activa. Las computadoras en la redtransmiten toda la informacionque reciben y envian a la siguiente computadora en la red.

 CARACTERISTICAS:

-Tiene dos trayectorias patra transmision de datos.

- Cada nodo se conecta fisicamente a dos nodos adyacentes hasta formar un anillo cerrado

-La transmision de informacion sigue un sentido

- Los nodos defectuoso deben ser removidos del anillo y "punteados"

Ventajas

• Es apoyada por diversos medios de la red como vendedores o proveedores.
• Hace posible la conexión entre punto a punto por su cableado que da de host a host.
• Su estructura permite tener muchos ordenadores y servidores en ella, distribuidos de muchas maneras, por lo que puede ser utilizada en sitios que requieran la comunicación de distintos grupos de ordenadores y a la vez todos tengan en común una gran conexión.

Desventajas

• Los nodos individuales pueden quedar aislados de la red por un fallo puntual en la ruta de conexión del nodo.
• Se requiere de concentradores cada uno de los grupos o ramificaciones del árbol no sufran de un bajón en la conectividad al resto de la red.
• Al tener una tarjeta de red de baja calidad se causaría ruido en la conexión de la red por lo cual dejaría de funcionar correctamente.
• Gracias al tamaño que llega a tener esta red su mantenimiento es complicado y por ello de alto costo.

TOPOLOGIAS DE REDES

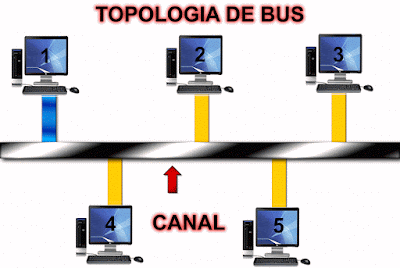

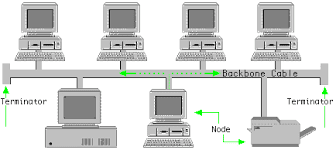

TOPOLOGIA BUS

CARACTERISTICAS: Una red en bus es aquella topologia que se caracteriza por tener un único canal de comunicaciones (denominado bus, troncal o backbone) al cual se conectan los diferentes dispositivos. De esta forma todos los dispositivos comparten el mismo canal para comunicarse entre sí

FUNCIONAMIENTO: Su funcionamiento es simple y muy facil de instalar, pero muy sencible a problemas de trafico, , y un fallo o una rotura en el cable interrumpe todas las transmisiones.

CARACTERISTICAS:

-Los nodos de conectan a un medio de transmision comun por medio de un adaptador de interfaz.

-Cada nodo escucha todo el trafico sobre la red y toma solo los datos dirigido a el (tiene su direccion)

-La conexion y desconexion de nodos, no requiere dividir el bus ( NO SIEMPRE).

-Un solo medio de comunicacion.

Ventajas

• Facilidad de implementación y crecimiento.
• Simplicidad en la arquitectura.

Desventajas

• Hay un límite de equipos dependiendo de la calidad de la señal.
• Puede producirse degradación de la señal.
• Complejidad de reconfiguración y aislamiento de fallos.
• Limitación de las longitudes físicas del canal.
• Un problema en el canal usualmente degrada toda la red.
